Schwimmbad Wärmetauscher AquaMEX - Heizelement Titan

Pool Wärmetauscher AquaMEX mit Gehäuse aus glasfasernverstärktem Polypropylen sowie Wärmetauscher-Fläche aus aus Titan, mit und ohne Heizungs-Umwältzpumpe sowie Temperaturregelung.



Die Heizleistung in Abhängigkeit zur Heizungs - Vorlauftemperatur:

  • AM als reiner Wärmetauscher in 40 - 70 - 100 KW bei 90 ° C Vorlauf
  • AM - FE incl. Steuerung & Umwälzpumpe in 40 - 70 kW bei 90 ° C Vorlauf
  • = 13 (40) - 23 (70) - 33 (100) kW bei 50 °C im Heizungs- Niedertemperaturbetrieb
ab 1.056,00 €
inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit:
3-5 Werktage

Artikeldatenblatt:
Drucken

Produktinformationen

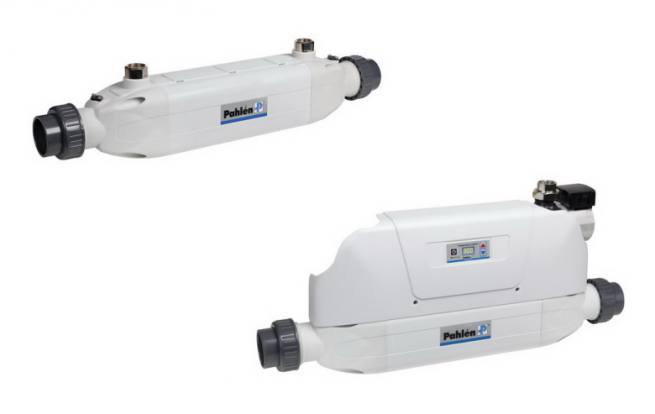

Der Aqua MEX ist ein Schwimmbad Wärmetauscher zur Schwimmbecken-Wasseraufheizung in zwei Ausführungen:

AM – ein reiner Pool Wärmetauscher als Standardmodell ohne Steuerung / Temperaturregelung.
AM-FE – ein Wärmetauscher incl. elektronischer Steuereinheit mit einer Temperaturregelung sowie Umwälzpumpe für das Primär-Heizungswasser.
Der Aqua MEX Pool-Wärmetauscher sind mit gerader Durchströmung und 2“ beckenwasserseitigen Anschlüssen konstruiert, was zu hohem Wasserdurchsatz sowie niedrigem Energieverbrauch beiträgt.

  • Anschluß: Verschraubung mit Klebemuffe d 63 mm
  • "ohne" integrierte Tauchhülse
  • für Salzwasser geeignet.

Produktdetails zum Pool Wärmetauscher Amex zur Poolwasserheizung

Die Pahlen Wärmetauscher Leistung ist idR. zu einer Temperaturspreizung von 60 °C genannt. Z.B bei 90°C Heizungsvorlauf, zu einer Beckenwassertemperatur von 30 °C. Bei niedriger Vorlauftemperatur ändert sich diese.



Beckenwasser °C Heizungs - Vorlauftemperatur Durchströmung des Wärmetauschers
  90 °C 60 °C 50 °C Heizung Beckenwasser
30 AM 40 - 40 kW 20 kW 13 kW 1,2 m³/h 15 m³/h
30 AM 70 - 70 kW 35 kW 23 kW 1,8 m³/h 18 m³/h
30 AM 100 - 100 kW 50 kW 33 kW 2,4 m³/h 20 m³/h



* Dies unter Voraussetzung - die Durchflußmenge heizungs- und schwimmbadwasserseitig bleibt wie angegeben.



Pahlen Pool Wärmetauscher aus Titan für Salzwasser, mit und ohne Heizungsregelung

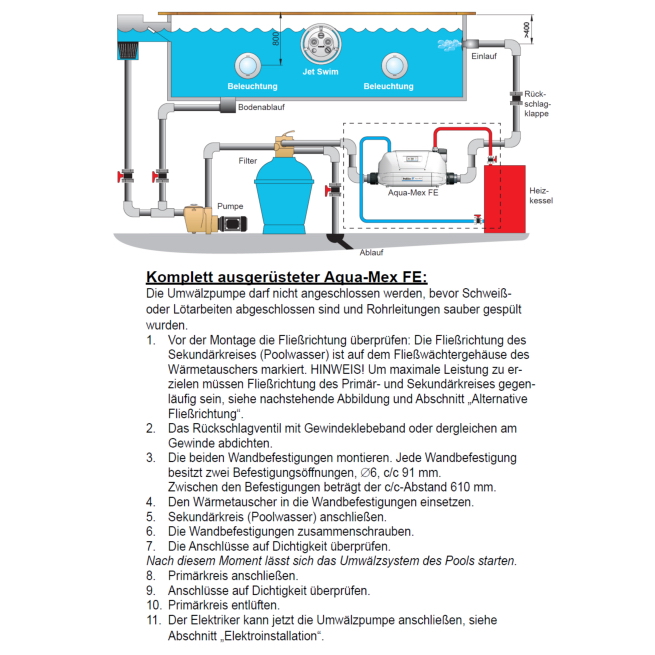

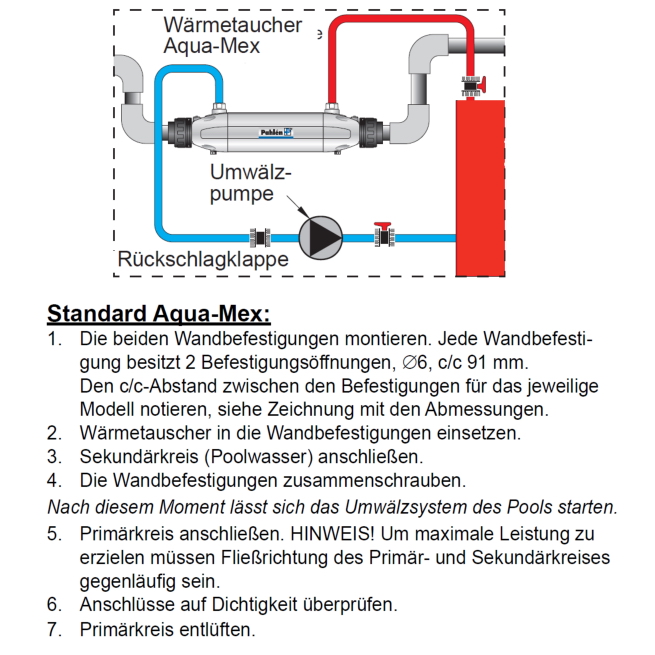

Produktbeschreibung, Baumaße, Montage, Betrieb Aquamex Pool Wärmetauscher



Sie können den Aquamex Wärmetauscher für Ihre individuellen Bedürfnisse nachrechnen - auslegen:

Pahlen Wärmetauscher Online Berechnungsprogramm

Pahlen Art.-Nr. Aquamex AM 40T | AM 70T | AM 100T - letzte beiden / drei Ziffern Leistung bei 90°C Heizungsvorlauf / T für Titan
Wählen Sie die Artikelnummer aus, korrigieren Sie die Wassertemperatur-Parameter, gegebenenfalls die Durchfluß-Leistung.
Per Tastendruck "Calculate" erhalten Sie als Ausgabe die Heizleistung entsprechend Ihrer Eingaben.

• Welche Heizungs-Umwälzpumpe Pahlen bei den Typen "FE" einsetzt - und mit welchen Leistungsparametern - ist uns unbekannt, bzw. geht aus dem Datenblatt nicht hervor.



Betriebsdruck:

Aquamex FE mit integrierter Elektronig & Umwälzpumpe: Primär (Heizung) 0,3 bis 6 bar - Secundär (schwimmbadseitig) 4 bar

Aquamex Standard - nur Wärmetauscher: Primär (Heizung) 6 bar - Secundär (schwimmbadseitig) 4 bar



Befolgen Sie die nachstehenden Empfehlungen für das Poolwasser:
• Chlorgehalt: max. 3 mg/l (ppm)
• pH-Wert: 7,2-7,8 - Achtung! - unter pH 7 (im saurem Bereich) erlischt die Herstellergarantie.
• Alkalität: 60-120 mg/l (ppm)
Chlorid(Salz)gehalt: max .150 mg/l rostfreie säurefeste Incoloy - Stahlvariante / über 150 mg/l Titanvariante
• Kalziumhärte: 200-1000 mg/l (ppm)



Alle Varianten des Aqua MEX sind entweder mit innerem Spiralrohr aus Titan (weit über 150 mg/l Cloridgehalt) oder aus rostfreien säurefesten Stahl (bis 150 mg/l Chloridgehalt = Incolloy, Eigenschaften ähnlich Va Edelstahl) verfügbar.
Die Titanausführung (T) ist für den Einsatz in aggressivem Wasser, Salzwasser und in Swimmingpools mit Chlorinator vorgesehen.
